蔡司VAST XXT探头如何设置旋转/摆动位置

       当我们利用蔡司VAST XXT探头测量工件，同时过程中又涉及转角度功能的时候，默认情况下是蔡司VAST XXT探头自动识别位置并进行旋转。但有时会发生限位或者位置十分危险的情况，那这时候我们选择在软件中进行一项叫做“旋转/摆动位置”的设定，令蔡司VAST XXT探头每次转角度的时候都能先移动到你所设定的位置。

设定方式：

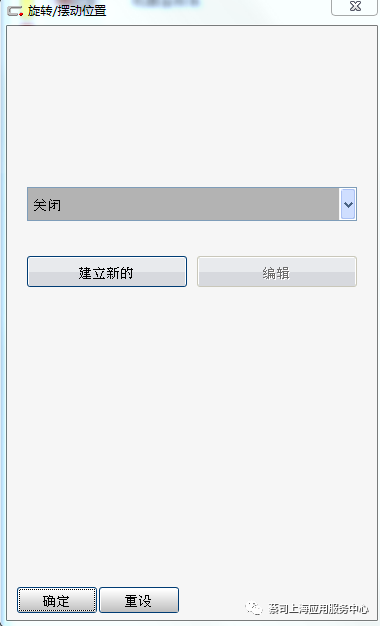

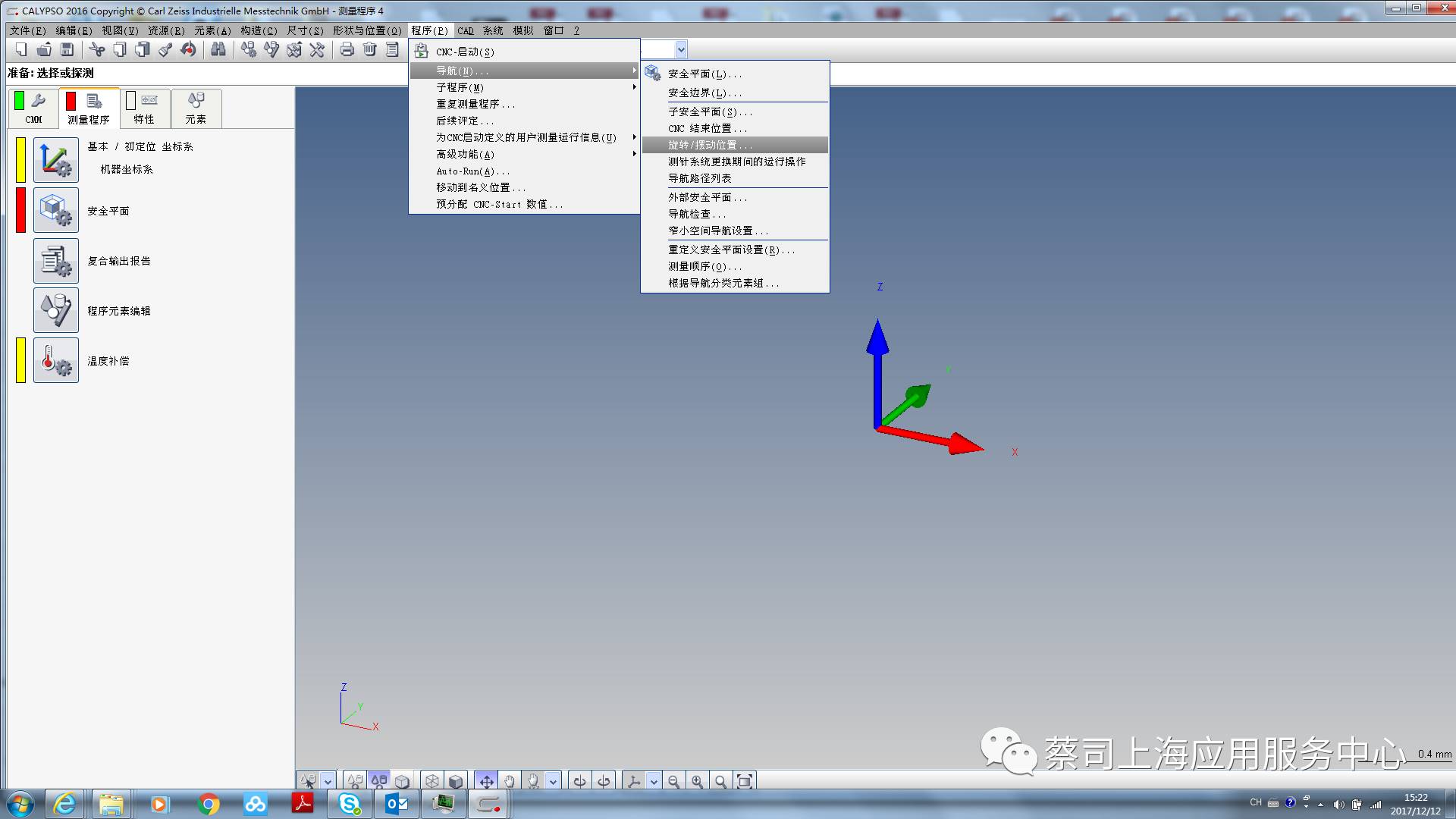

一步：在“程序-导航”内打开“旋转/摆动位置”，并点击“建立新的”

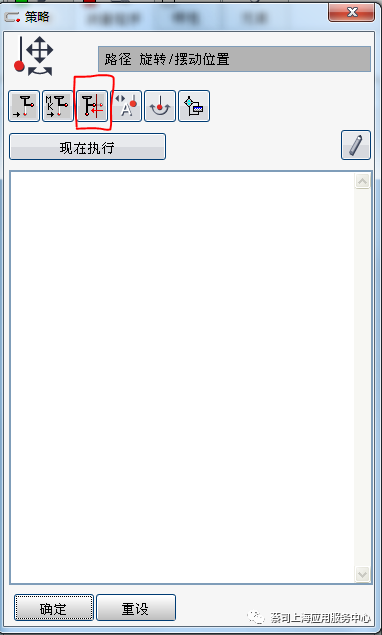

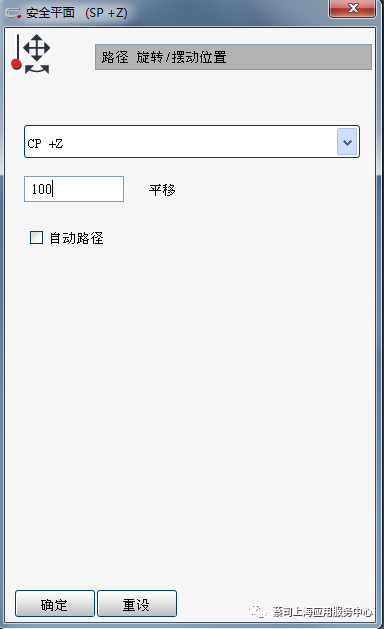

二步：点击窗口内第三个图标“移动到平面的零位”，设置蔡司VAST XXT探头转角度时首先移动到基于程序的哪个平面外，并设置再往外移动多少距离，然后点击确定。

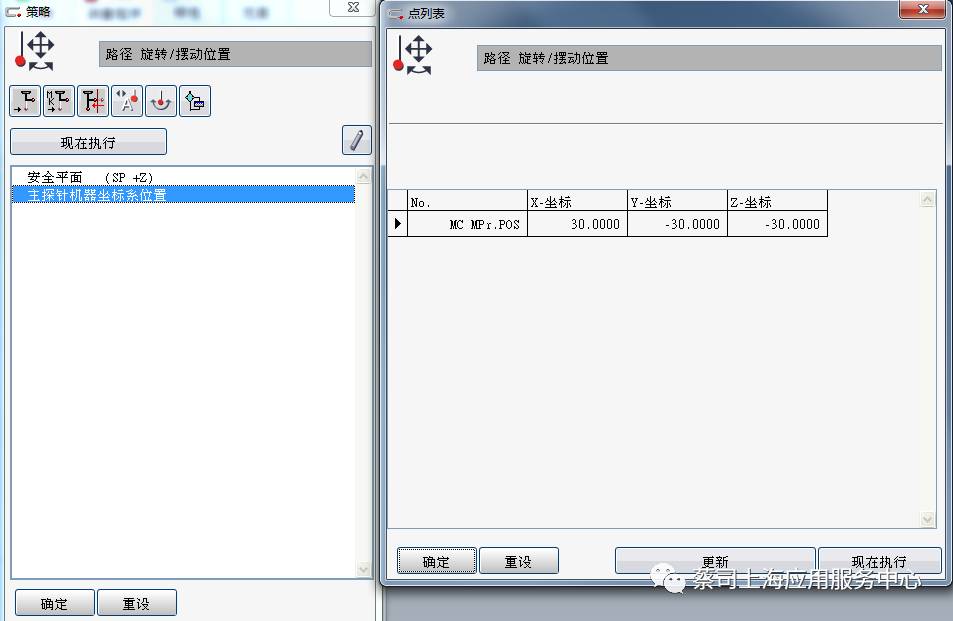

第三步：点击窗口二个图标“参考于机器坐标系中主探针的位置”，然后手动将蔡司VAST XXT探头移动到可以旋转角度的位置并在软件中点击"更新"（这时候软件读取的位置是当前XYZ轴光栅位置下的主探针坐标）。但需要注意的是探头从二步设置的位置外到该位置是直线移动！

如此设定完成之后，在程序运行过程中蔡司VAST XXT探头每次转角度都会先移动到设定的平面外，再移动到设定的XYZ轴光栅位置，再进行旋转角度。
